伸縮式環保油氣回收密封裝置GYWQ-200一種伸縮式環保油氣回收密封裝置用于火車大鶴管裝車，可以保證火車裝載揮發性有機液體時罐車口的密封，實現氣體密閉收集功能，使得裝車過程中的罐內氣相順利導入污染控制設備。

　　一、GYWQ-200一種伸縮式環保油氣回收密封裝置原理簡介

　　揮發性有機液體在密閉裝車過程中，對罐車口密封的平面將產生較大的上舉力。在相同氣相排放管路下，裝車速度越快，裝車流量越大，環境溫度越高，密閉裝車時罐內壓力也越大?；疖?chē)的罐車口直徑約為600mm，每0.1公斤的罐內正壓會(huì )產生270公斤左右的向上舉升力。常規的密封罩被掀起引起跳動，很難實現密封作用?；疖?chē)在裝車過程中因車輛重量的增加，車輛會(huì )下沉，槽車車口也會(huì )下降，影響車口的密封，如單純增加密封罩的重量，將對裝車設備操作和安全使用帶來負面影響。

　　1、基本原理

　　當平衡型氣體回收密閉罩安放到槽車口時，裝車過程中密封蓋受到氣體向上的壓強為Ｐ0，向上的壓力Ｆ0，密封蓋底部與槽車裝卸口接觸的面積Ｓ0；安裝在密封罩下連接座上的平衡器底部受到氣體向下的壓強為Ｐ１，向下的壓力Ｆ1，Ｓ1平衡器底部面積。

　　由于以上兩點相距較近，可近似為罐車內氣壓Ｐ0＝平衡器內氣壓Ｐ１從上式我們可以看出，罐車內氣體對密封蓋底部向上的舉升力將被平衡器內氣壓抵消，從而實現密閉裝車。上舉力被轉移到鶴管機械部分，鶴管機械設計通過壓力較為容易補償這部分壓力。

　　二、GYWQ-200一種伸縮式環保油氣回收密封裝置的結構：

　　GYWQ-200一種伸縮式環保油氣回收密封裝置是淮南吉安公司根據火車大鶴管密閉裝車實際狀況。開發出的一種適用于火車大鶴管密閉裝車的新產品。

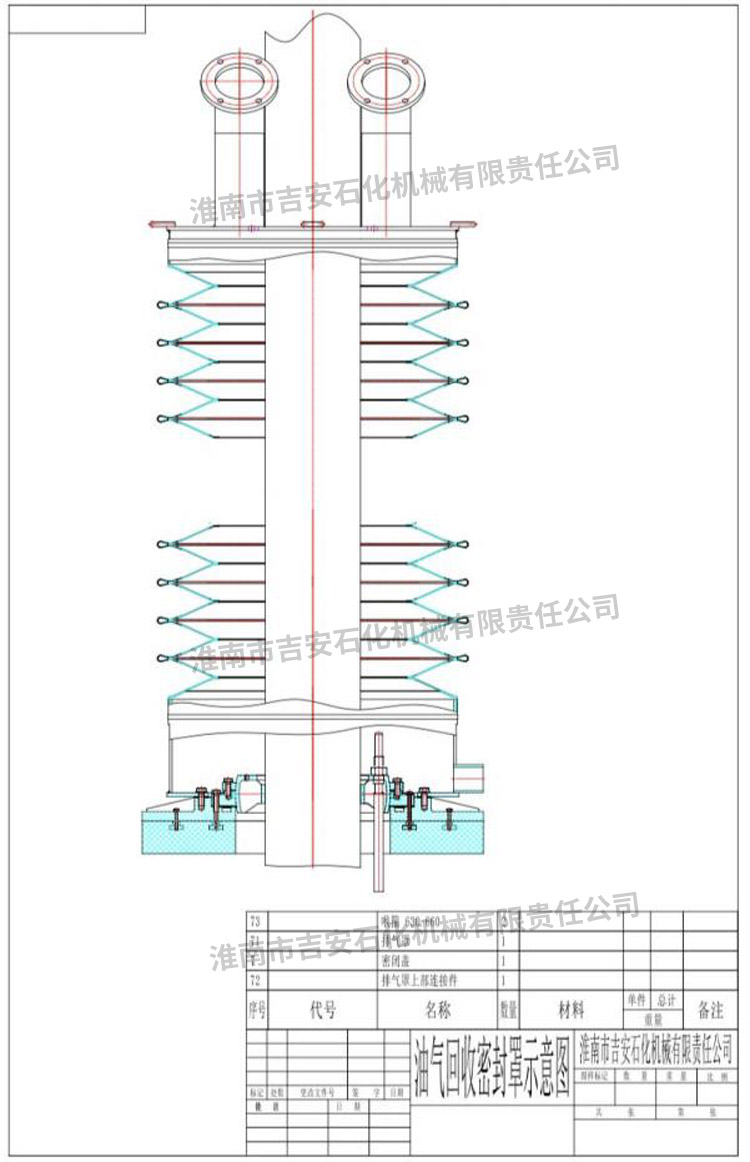

　　GYWQ-200一種伸縮式環保油氣回收密封裝置由密封組件、平衡器、高位報警接口和氣體輸出組件構成。

　　平衡器：平衡器由柔性導氣管和彈簧構成，平衡器上設置進排氣口，當使用容器內的氣體進入平衡器后，氣體將產生向下的壓力，增大對被密封處的密封效果。平衡器具有一定的調節作用，柔性導氣管可沿軸向和徑向動作，在彈簧力的作用下，保證密封罩與車口的密切配合。平衡器的柔性軟管材質為氟橡膠制品或其它耐油介質的材料，增加了產品的抗腐蝕性能。

　　密封組件：由座體和多級密封組裝而成，軟密封體與蓋本體可拆卸、更換，有獨立密封結構。

　　報警器接口：安裝在平衡器上連接板上，起到密封報警器線纜和固定報警器的作用。

　　氣體輸出組件：安裝在平衡器上連接板上，將密閉裝車產生的氣體從回收罩中導入氣體回收集氣系統內，進入氣體回收裝置中實現氣體回收。

　　三、GYWQ-200一種伸縮式環保油氣回收密封裝置的特點

　　1、GYWQ-200一種伸縮式環保油氣回收密封裝置的設計特點針對國內火車密閉裝車過程的實際情況，充分利用氣體壓力作用原理，采用減壓設計、壓力平衡設計、氣體密閉設計、高位報警安裝設計、密封蓋的補償設計等設計方案，在氣體回收罩的連鎖機構的設計上適用性強，可以全面解決火車密閉裝車問題。

　　2、GYWQ-200一種伸縮式環保油氣回收密封裝置制造特點

　?。?）GYWQ-200一種伸縮式環保油氣回收密封裝置主體材質采用鋁合金，經過精加工制造，各密封處均進行了處理，保證了各密封點的密封性能。

　?。?）GYWQ-200一種伸縮式環保油氣回收密封裝置的平衡器采用整體模成型技術，平衡器的密封性能好，外形美觀。

　?。?）所有的橡膠材料均采用耐油橡膠制做而成，抗腐蝕性能好。

　?。?）特殊設計的平衡裝置能起到很好地密封回收作用?；厥照钟蜌馀欧沤M件是連接平衡器、油氣排放軟管的部件，該組件需要考慮流經平衡器為的油氣，能順利進入油氣回收集氣管內，為了盡可能保證油氣的順利排放，采用2個DN1O0的排放接口，通過兩條DNIO0軟管與集氣管相連，可以實現油氣的順利排放，確?；厥照值陌踩褂?/p>

　?。?）油氣排放組件的上連接座固定在鶴管三通上，不隨鶴管上下移動，與之相連的部件都不必在垂直方向上移動，可以有效延長這些部件的使用壽命

　　3、GYWQ-200一種伸縮式環保油氣回收密封裝置的操作特點

　?。?）GYWQ-200一種伸縮式環保油氣回收密封裝置安裝簡便，由于設計精巧，重量輕，不會(huì )增加安裝人員的勞動強度，完成密閉裝車作業。

　?。?）充分利用火車槽車和大鶴管設備的結構，只增加很少的機構，就可以保證密封罩的密封性能。
